本製品は受注生産となっております。
納期・販売価格については直接お問い合わせください。
カタログはこちらからダウンロードをお願いいたします。
ウィンチシステムカタログ (PDF File)
※予告なしにカタログ内容を変更することがあります。
ウィンチシステム
検層を行う際には、測定孔・坑井内にセンサーツールを降ろしますので、専用ウィンチ（ケーブルリール）が必要です。弊社では独自の技術・ノウハウを生かし、ウィンチを製造・販売しております。
最近の1,000ｍ以上の大深度検層にも対応したウィンチを製造できます。
当社のスペックはございますが、お客様の目的に応じ、ケーブル径、駆動方式、出力方式等を検討して設計・製作いたします。
コンパクトで軽量タイプから、車載ウインチまで幅広く製作いたします。

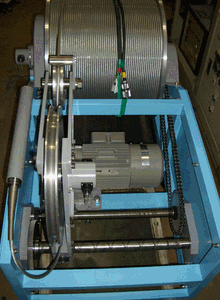

以下に弊社にて設計・製造したウィンチを示します。
MW200型 ウィンチ仕様
ケーブル130ｍ巻き プーリーも製作できます。
| モーター | ＡＣサーボモーター KBL6180 |
| モーター出力 | 180Ｗ |
| 電源入力 | ＡＣ100Ｖ 50／60Hz |
| ブレーキ | 電磁ブレーキ |
| コントロール | サーボドライバー |
| スピード | 0～20ｍ／分 |
| 寸法 | 580ｍｍ（Ｌ）×550ｍｍ（Ｗ）×340ｍｍ（Ｈ） |
| 重量 | 35kg |
| 総重量 | 57Kg～60kg（4芯ケーブル250ｍ） |
| 使用ケーブル | 7芯アーマドケーブル（150ｍ） 4芯アーマドケーブル（250ｍ） |
| 最大引上げ荷重 | 60kg～65kg |
| ※仕様はご要望に合わせて変更可能です。 | |
MW2000型 ウィンチ仕様
| モーター | ギアードモーター GA70-750-40B |
| モーター出力 | 7.5ｋW |
| 電源入力 | 3相200Ｖ 50／60Hz |
| ブレーキ | 電磁ブレーキ及びメカニカルブレーキ |
| コントロール | インバーター制御 |
| スピード | 0～23ｍ／分 可変 |
| 寸法 | 2000mm（Ｌ）×1200mm（Ｗ）×1100mm（Ｈ） |
| 重量 | 約950kg （ケーブル含む） |
| 使用ケーブル | 7芯アーマドケーブル φ10.82ｍｍ 2,000ｍ |
| 最大引上げ荷重 | 1,500ｋｇ |
| ※仕様はご要望に合わせて変更可能です。 | |
MW 大型 ウィンチ仕様
| モーター | ギアモーター CHHM8-6195DB-AV-B-231 |
| モーター出力 | 5.5ｋW |
| 電源入力 | 3相200Ｖ 50／60Hz |
| ブレーキ | 電磁ブレーキおよび油圧ディスクブレーキ |
| コントロール | インバーター制御 |
| スピード | 0～6 ｍ／分 可変式 |
| 寸法 | 3170mm（Ｌ）×1880mm（Ｗ）×2170mm（Ｈ） |
| 重量 | 約7,500kg |
| 使用ケーブル | 光複合ケーブル 1,650ｍ |
| 巻き上げ荷重 | 3,500kg 以上 |
| ※仕様はご要望に合わせて変更可能です。 | |
特注ウィンチ仕様
| モーター | ギアードモーター CA32-150-30 |
| モーター出力 | 1.5ｋW |
| 電源入力 | 3相200Ｖ 50／60Hz |
| ブレーキ | 電磁ブレーキ |
| コントロール | インバーター制御 |
| スピード | 0～20ｍ／分 可変式 |
| 寸法 | 560mm（Ｌ）×1100mm（Ｗ）×650mm（Ｈ） |
| 重量 | 約400kg （ケーブル含） |
| 使用ケーブル | 同軸アーマドケーブル φ6.53ｍｍ |
| 対応ケーブル | 同軸アーマドケーブル 1,250ｍ |
| ※仕様はご要望に合わせて変更可能です。 | |
※その他、お客様のご希望・仕様に合わせて最適なウィンチを製作いたします。
どうぞお気軽にお問い合わせください。
